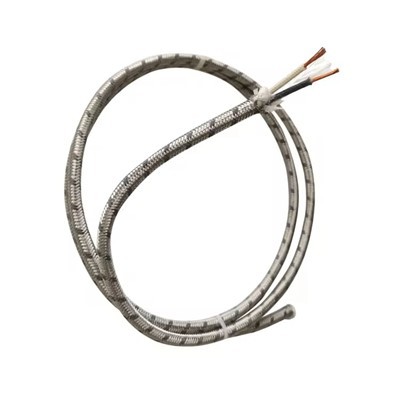

Thermocouple Compensating Cable
2

Компенсиращ кабел с термодвойка

1. Ниво на термодвойка (ниво на висока температура). Този тип проводник за термодвойка е подходящ главно за термодвойка тип K, J, E, T, N и L и други инструменти за откриване на висока температура, температурен сензор и др.

Изпрати запитване

представяне на продукта

2. Ниво на компенсиращ проводник (ниво на ниска температура). Този тип тел за термодвойка е подходящ главно за компенсиращ кабел и удължителен проводник на различни термодвойки от тип S, R, B, K, E, J, T, N и L, нагревателен кабел, контролен кабел и т.н.

Тип термодвойка		Цветен код ANSI		Допустими отклонения при първоначално калибриране
Телни сплави	Калибриране	+/- Диригент	Яке	Температурен диапазон	Стандартен Ограничения	Специален Ограничения
Желязо (+) срещу. Константан (-)	J	Бяло/Червено	кафяво	0 градуса до +285 градуса 285 градуса до +750 градуса	±2,2 градуса ± .75%	±1,1 градуса ± .4%
CHROMEL(+) срещу. АЛУМЕЛ(-)	K	Жълто/Червено	кафяво	-200 градуса до -110 градуса {{0}} градуса до 0 градуса 0 градуса до +285 градуса 285 градуса до +1250 градуса	± 2% ±2,2 градуса ±2,2 градуса ± .75%	±1,1 градуса ± .4%
Мед (+) срещу. Константан (-)	T	Синьо червено	кафяво	-200 градуса до -65 градуса -65 градуса до +130 градуса 130 градуса до +350 градуса	± 1.5% ±1 градус ± .75%	± .8% ± 0,5 градуса ± .4%
CHROMEL(+) срещу. Константан (-)	E	Лилаво/Червено	кафяво	-200 градуса до -170 градуса -170 градуса до +250 градуса 250 градуса до +340 градуса 340 градуса +900 градуса	± 1% ±1,7 градуса ±1,7 градуса ± .5%	±1 градус ±1 градус ± .4% ± .4%

Разновидност и индекс на термодвойка

Разновидност и индекс на термодвойка
Разнообразие	Тип	Обхват на измерване (градус)
НиКр-НиСи	K	-200-1300
НиКр-КуНи	E	-200-900
Fe-CuNi	J	-40-750
Cu-CuNi	T	-200-350
NiCrSi-NiSi	N	-200-1300
NiCr-AuFe0.07	NiCr-AuFe0.07	-270-0
